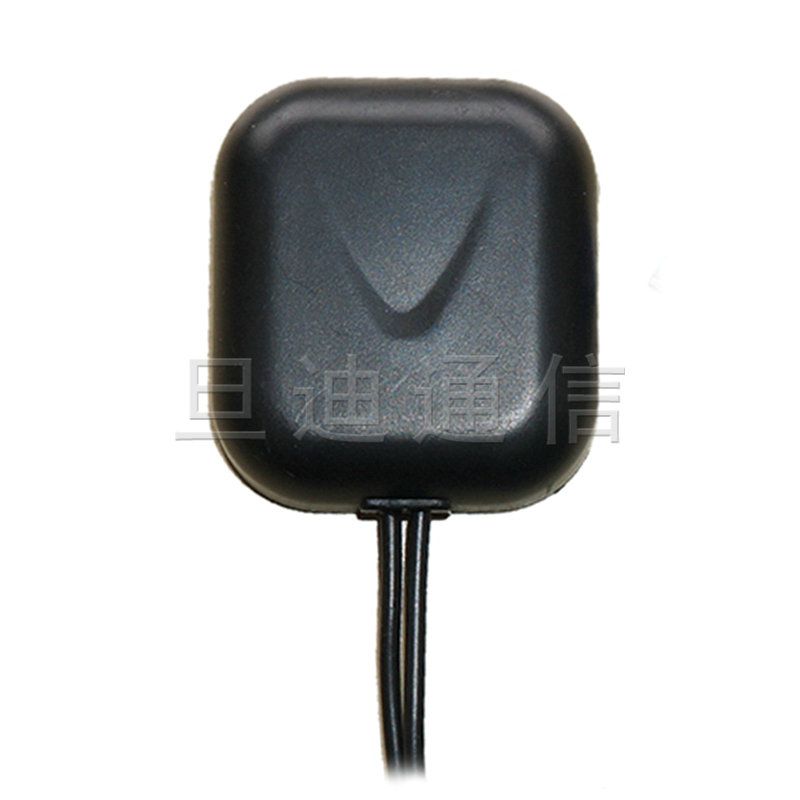

產品特點： 1、北斗+GSM多頻組合天線，支持GSM/GPRS/3G頻段； 2、磁鋼吸附或3M背膠安裝； 3、支持0-8米RG174電纜； 4、可廣泛應用于汽車前、后裝北斗導航定位設備； 產品尺寸： 產品參數
|
GPS 指標 |
天線 |
中心頻段 |
L1:1575.42MHz±1.023 MHz B1:1561.098MHz±2 MHz |
帶寬 |
10MHz min | ||
頂點增益 |
2dBic | ||
| 天線軸比 | 3.0dB max | ||
| 天線駐波 | 1.5dB max | ||
| 天線阻抗 | 50Ω | ||
| 天線極化 | RHCP | ||
| LNA |
增益 |
L1:28±2 dB B1:28±2 dB |
|
噪聲指數 |
1.5dB max | ||
| 帶寬外衰減量 | 12dB@CF+50MHz/16dB@CF-50MHz | ||
| 工作電壓 | DC 3.0~5.0V | ||
| 工作電流 | 5~15 mA | ||
| 輸出駐波 | 2.0dB max | ||
| GSM指標 | 頻段范圍 | 824~960MHz/1710~2170MHz | |
| 輸出駐波 | ＜2.5 | ||
| 天線極化 | Linear | ||
| 增益 | 2dBi | ||
| 天線阻抗 | 50Ω | ||
| 結構特性 | 線纜 | RG174 | |
| 連接器 | SMA/FAKRA 或其它 | ||
| 天線材質 | ABS | ||
| 防護等級 | IP67 | ||
| 安裝方式 | 磁鋼/3M背膠 | ||
| 環境特性 | 工作溫度 | -40℃ to +85℃ | |
| 相對濕度 | Up to 95℃ | ||
| 振動試驗 | 10 to 55Hz with 1.5mm amplitude 2hours | ||
| 環境保護 | ROHS Compliant | ||
